Пальцы и втулки
На схеме указаны все пальцы и втулки экскаватора-погрузчика JCB 3CX-4CX.
Позиция на схеме соответствует позиции детали в списке. Для каждого узла указаны пальцы, втулки, шайбы.
Если Вы не нашли нужную деталь в списке, вы можете связаться с нами по телефону или написать запрос через форму на сайте.
Наименование
Артикул
Узел
Палец (крепления г/цилиндра телескопической рукояти) 811/90583
.jpg?crc=21936781)
Уплотнение в ушко штока г/цилиндра задней стрелы (поз. 9) 813/00426
.jpg?crc=3982504769)
Втулка в ушко г/цилиндра задней стрелы (поз.8) 809/00127
.jpg?crc=305535148)
Палец (г/цилиндр стрелы к стреле) 811/90183
.jpg?crc=451826213)
Палец (рукоять стрела) 811/50372
.jpg?crc=327946839)
Шайба 1,4 мм 819/00100
.jpg?crc=3874722177)
Уплотнение 813/00427
Шайба 2 мм 823/10536
Втулка (поз.10) 809/00131
Палец (г/цилиндр ковша к стреле) 811/50367
.jpg?crc=168932019)

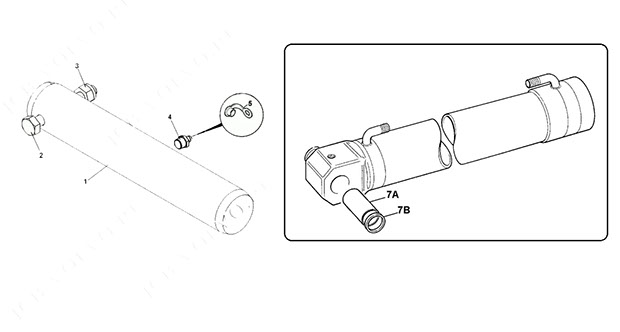

Уплотнение (основание ГЦ) (поз. 7B) 813/00425
Втулка (основание ГЦ) (поз. 7A) 809/00125
.jpg?crc=487680035)
Палец (г/цилиндр рукояти к самой рукояти) 811/50520
.jpg?crc=3910478122)
Уплотнение (поз. 11) 813/00426
Втулка (поз. 10) 809/00126
.jpg?crc=359079800)
Палец (Крепление штока цилиндра телескопической рукояти) 811/90585
.jpg?crc=205495816)
Стопор 823/00334
Палец (фиксация телескоп.рукояти) 911/40092
.jpg?crc=4137003668)
Стопор (фиксация телескоп.рукояти) 122/34401
.jpg?crc=3872263357)
Палец (г/цилиндр ковша-кронштейн ковша) 811/90409
.jpg?crc=3771550459)
Втулка (ушко штока ГЦ) (поз.2C) 809/00128
%20(%d0%bf%d0%be%d0%b72c).jpg?crc=180809571)
Уплотнение (ушко штока ГЦ) (поз.2D) 813/00425
Палец (кронштейн-тяга ковша) 811/50369
.jpg?crc=423002389)
Уплотнение 813/00425
Палец ковша 911/12400
Втулка (задний ковш-тяга) 809/00125
Шайба 823/00470
Клипса (стопорное кольцо) 826/00512

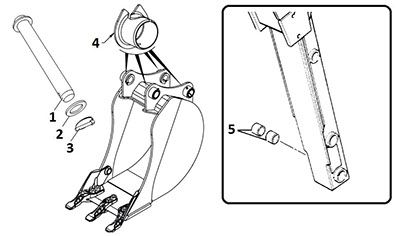

12.jpg?crc=4125875598)
Втулка в ушко ковша (поз. 4) G65/0
.jpg?crc=301185283)
Палец (кронштейн ковша- рукоять) 811/20061
.jpg?crc=533534326)
Уплотнение 813/00425
Палец ковша 911/12400
Втулка (задний ковш-рукоять) 809/00176
.jpg?crc=4152715290)
Шайба 823/00470
Клипса (стопорное кольцо) 826/00512
Втулка в ушко ковша (поз. 4) G65/0
Палец г/цилиндра опоры (верхний) 811/90587
.jpg?crc=4294278629)
Втулка верхнего пальца стабилизатора 123/06012
Стопор на верхний палец стабилизатора 2203/0060
Палец г/цилиндра опоры (нижний) 811/90590
.jpg?crc=4249218995)
Палец (г/цилиндр рукояти к стреле) 811/50569
.jpg?crc=353379015)
Уплотнение (основание ГЦ) (поз. 7B) 813/00427
Втулка (основание ГЦ) (поз. 7А) 809/00179
%20(%d0%bf%d0%be%d0%b7%207%d0%b0)15.jpg?crc=3907520119)
Втулка (передняя стрела к раме,поз.1А) 808/00296
.jpg?crc=4032750729)
Палец (передняя стрела к раме,поз.1) 811/90486
.jpg?crc=4025541568)
Шайба 1,45мм (поз.3) 823/00471
Кольцо стопорное (поз. 14) 821/10113
Кольцо стопорное (поз. 14) 821/10110
.jpg?crc=4070350552)
Втулка в тягу переднего ковша (поз.1) 808/00297
Палец (тяга ковша к раме, поз 2 811/90473
.jpg?crc=4072586050)
Клипса (поз.3) 821/00517
.jpg?crc=3862859936)
Шайба 1,45мм (поз.4) 823/00471
.jpg?crc=3874722177)
Шайба 5 мм (поз.12) 819/00099
.jpg?crc=3865182534)
Шайба 3 мм (поз.13) 819/00147
.jpg?crc=3953793167)
Палец (основание г/цилиндра подъема стрелы , поз.1) 811/90592 (811/90060)
.jpg?crc=3847105924)
Фиксатор (поз.3) 826/00874
Втулка в основание г/цилиндра подъема передней стрелы (поз.4) 808/00309
.jpg?crc=357727100)
Шайба 0,95 мм (поз.9) 823/00237
.jpg?crc=256781784)
Втулка (поз.1) 1208/0023
.jpg?crc=4158800183)
Палец (поз.2) 811/90471
.jpg?crc=4083496119)
Шайба на переднюю стрелу (доборная), толщина 1,4 мм (поз.3) 819/00049
%2c%20%d1%82%d0%be%d0%bb%d1%89%d0%b8%d0%bd%d0%b0%203%20%d0%bc%d0%bc%20(%d0%bf%d0%be%d0%b78).jpg?crc=4244163674)
Стопор (поз.4) 823/00334
Шайба на переднюю стрелу (доборная), толщина 3 мм (поз.8) 819/00148
Шайба на переднюю стрелу (доборная), толщина 0,5 мм (поз. 9) 823/10347
%2c%20%d1%82%d0%be%d0%bb%d1%89%d0%b8%d0%bd%d0%b0%200%2c5%20%d0%bc%d0%bc%20(%d0%bf%d0%be%d0%b7%209).jpg?crc=504726058)
Палец (шток г/цилиндра подъема ковша) 811/90676
.jpg?crc=291966728)
Втулка в ушко штока г/цилиндра подъема передней стрелы 1208/0015
Втулка (поз.1) 1208/0023
Палец (кронштейн передняя стрела, поз.2) 811/90472
.jpg?crc=4159721702)
Шайба на переднюю стрелу (доборная), толщина 1,4 мм (поз.3) 819/00049
%2c%20%d1%82%d0%be%d0%bb%d1%89%d0%b8%d0%bd%d0%b0%201%2c4%20%d0%bc%d0%bc%20(%d0%bf%d0%be%d0%b73).jpg?crc=4159508266)
Стопор (поз.4) 823/00334
Шайба на переднюю стрелу (доборная), толщина 3 мм (поз.8) 819/00148
%2c%20%d1%82%d0%be%d0%bb%d1%89%d0%b8%d0%bd%d0%b0%203%20%d0%bc%d0%bc%20(%d0%bf%d0%be%d0%b78).jpg?crc=4244163674)
Шайба на переднюю стрелу (доборная), толщина 0,5 мм (поз. 9) 823/10347
%2c%20%d1%82%d0%be%d0%bb%d1%89%d0%b8%d0%bd%d0%b0%200%2c5%20%d0%bc%d0%bc%20(%d0%bf%d0%be%d0%b7%209).jpg?crc=504726058)
Палец (основание г/цилиндра челюсти, поз.1) (811/90485) 332/D3033
Втулка в основание г/цилиндра челюсти (поз.2) 1207/0019
Втулка в ушко штока г/цилиндра челюсти (поз.2) 1207/0011
.jpg?crc=259624238)
Палец (соединение челюсть-отвал) 811/90469 (811/80007)
.jpg?crc=482422987)
Втулка (поз.2) 1208/0023
Втулка (поз.1) 1208/0023
Палец (передняя стрела-ковш, поз.2) 811/90483
.jpg?crc=427638015)
Втулка (поз.1) 1208/0023
Палец (передняя стрела-ковш, поз.2) 811/90483
Втулка (поз.1) 809/10030
.jpg?crc=4077801581)
Палец (поз.2) 811/90471
Шайба на переднюю стрелу (доборная), толщина 1,4 мм (поз.3) 819/00049
Стопор (поз.4) 823/00334
Втулка в ушко г/цилиндра опрокидывания переднего ковша(поз.5) 1208/0015
Шайба на переднюю стрелу (доборная), толщина 3 мм (поз.8) 819/00148
Шайба на переднюю стрелу (доборная), толщина 0,5 мм (поз. 9) 823/10347
Втулка (поз.1) 1208/0023
Палец (кронштейн передняя стрела, поз.2) 811/90472
.jpg?crc=4159721702)
Шайба на переднюю стрелу (доборная), толщина 1,4 мм (поз.3) 819/00049
Стопор (поз.4) 823/00334
Шайба на переднюю стрелу (доборная), толщина 3 мм (поз.8) 819/00148
Шайба на переднюю стрелу (доборная), толщина 0,5 мм (поз. 9) 823/10347
Палец (поз.1) 811/90471
.jpg?crc=31002858)
Втулка пластиковая (поз.2) 120/38003
.jpg?crc=298624789)
Втулка в основание г/цилиндра опрокидывания переднего ковша(поз.5) 1208/0018
Шайба на переднюю стрелу (доборная), толщина 1,4 мм (поз.3) 819/00049
Стопор (поз.4) 823/00334
Шайба на переднюю стрелу (доборная), толщина 3 мм (поз.8) 819/00148
Палец (нижнее крепление каретка-бабка, поз.1) 911/40104
.jpg?crc=162327366)
Уплотнение (поз.2) 813/00456
Шайба (поз.3) 823/10270
.jpg?crc=70095002)
Втулка (поз.4) 831/10211 (332/G0719)
.jpg?crc=1721835)
Стопорное кольцо (поз.6) 821/10354
Шайба (доборная) 0,5 мм (поз.7) 823/10638
Шайба (доборная) 1,5 мм (поз.7) 823/10704
Палец (шток г/цилиндра поворота стрелы, поз.) 811/90198
.jpg?crc=3953964196)
Втулка в ушко штока г/цилиндра поворота задней стрелы (поз. 2D) 809/00177
.jpg?crc=343209260)
Стопорное кольцо (поз.6) 2203/0067
Уплотнение в ушко штока г/цилиндра поворота задней стрелы 813/00460
Втулка(поз. 1,2) 808/00388
.jpg?crc=264056794)
Втулка внутренняя на пальцы крепления цилиндра поворота задней стрелы 809/00137
.jpg?crc=3799215155)
Сальник (поз.4) 123/04237
.jpg?crc=214924828)
Палец(Рукоять- каретка, поз.1) 811/70098
.jpg?crc=3801606531)
Стопорное кольцо (поз.2) 821/00297
.jpg?crc=528314971)
Шайба 5 мм (поз.3) 819/00099
Шайба 6 мм (поз.3) 819/00144
Шайба 8 мм (поз.3) 819/00145
Шайба 1,4 мм (поз.4) 819/00143
.jpg?crc=69892460)
Втулка в ушко г/цилиндра задней стрелы (поз.8) 809/00127
Уплотнение(поз.5) 813/00427
Уплотнение в ушко штока г/цилиндра задней стрелы ( поз. 9) 813/00426
Втулка (поз.7) 809/00131
Втулка (поз.6) 808/00385 (332/G0941)
.jpg?crc=458121465)
Палец (г/цилиндр стрелы- каретка, поз.1) 811/50483
.jpg?crc=4208921873)
Палец (верхнее крепление каретка-бабка, поз.1) 811/90165
.jpg?crc=4024890488)
Втулка (поз.4) 831/10211 (332/G0719)
Уплотнение (поз.5) 813/00456

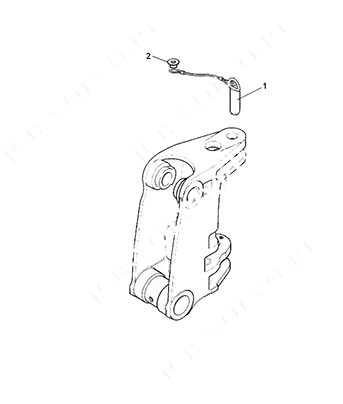

Палец (фиксация з/стрелы) 125/81200
.jpg?crc=4195378188)
.jpg?crc=3997120709)
Шайба (поз.2) 123/05243
