Запчасти к задней стреле и ковшу на экскаватор-погрузчик JCB: 3CX, 3CX Super, 4CX

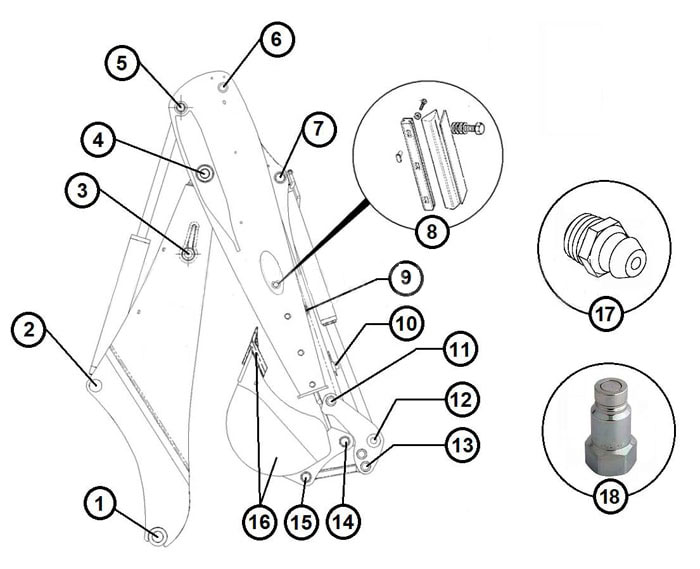

Здесь представлены все пальцы, втулки, болты и гайки задней стрелы экскаватора-погрузчика JCB 3CX-4CX, салазки телескопа, маленки (тавотницы), и элементы заднего ковша. На схеме не указаны пальцы от стрелы с фиксированной рукоятью - все узлы кроме №5 идентичные.
Кликнув по номеру узла на картинке Вы сразу же переместитесь к нужным деталям этого узла. Гидроцилиндры находятся в разделе: "Гидравлика. Гидроцилиндры.
Если Вы не нашли нужную деталь, воспользуйтесь поиском по сайту , напишите нам запрос , через форму на сайте или позвоните по телефону. В любом случае мы Вам поможем!
Наименование
Артикул
Узел
Палец (Рукоять - каретка, поз 1) 811/70098
Втулка в ушко г/цилиндра задней стрелы (поз-8) 809/00127
Уплотнение в ушко штока г/цилиндра задней стрелы (поз-9) 813/00426
Стопорное кольцо (поз-2) 821/00297
Шайба 5 мм (поз-3) 819/00099
Шайба 6 мм (поз-3) 819/00144
Шайба 8 мм (поз-3) 819/00145
Шайба 1,4 мм (поз-4) 819/00143
Уплотнение (поз-5) 813/00427
Втулка (поз-6) 332/G0941 (808/00385)
Втулка (поз-7) 809/00131
Палец (г/цилиндр рукояти к стреле) (поз-1) 811/50365
Втулка (основание ГЦ) (поз-7А) 809/00179
Уплотнение (основание ГЦ) (поз-7B) 813/00427
Палец (г/цилиндр рукояти к самой рукояти) (поз-1) 811/50520
Втулка (поз-10) 809/00126
Уплотнение (поз-11) 813/00426
Палец (рукоять-стрела) (поз-1) 811/50372
Шайба 1,4 мм (поз-4) 819/00100
Уплотнение (поз-5) 813/00427
Шайба 2 мм (поз-9) 823/10536
Втулка (поз-10) 809/00131
Палец (г/цилиндр стрелы к стреле) (поз-1) 811/90183
Втулка (ушко штока ГЦ) (поз-2A) 809/00126
Уплотнение (ушко штока ГЦ) (поз-2B) 813/00426
Палец (крепления г/цилиндра телескопа к рукояти) (поз-1) 811/90583
Палец (г/цилиндр ковша к стреле) (поз-1) 811/50367
Втулка (основание ГЦ) (поз-7A) 809/00125A
Уплотнение (основание ГЦ) (поз-7B) 813/00425
Направляющая телескопа, верхняя (поз-1) 123/06189
Направляющая телескопа нижняя (поз-2) 331/27389
Болт в направляющую телескопа (поз-3) 1318/3410Z
Болт (поз-5) 1315/0811Z
Гайка (поз-6) 1370/0702Z
Пластина (направл Телескопа) (поз-9) 331/30894
Палец (Крепление штока г/цилиндра телескопа) (поз-1) 811/90585
Стопор (поз-2) 823/00334
Палец (фиксация телескопрукояти) (поз-1) 911/40092
Стопор (поз-2) 122/34401
Палец (кронштейн ковша - рукоять) (поз-1) 811/20061
Уплотнение (поз-4) 813/00425
Втулка в заднюю стрелу (поз-7) 809/00125A
Палец (г/цилиндр ковша-кронштейн ковша) (поз-1) 811/90409
Уплотнение (ушко штока ГЦ) (поз-2D) 813/00425
Втулка (ушко штока ГЦ) (поз-2C) 809/00128
Палец (кронштейн-тяга ковша) (поз-1) 811/50369
Уплотнение (поз-4) 813/00425
Втулка в заднюю стрелу (поз-7) 809/00125A
Палец ковша (поз-1) 911/12400
Втулка (задний ковш-рукоять) (поз-5) 809/00176
Шайба (поз-2) 823/00470
Клипса (стопорное кольцо) (поз-3) 826/00512
Втулка в ушко ковша (поз-4) G65/0
Палец ковша (поз-1) 911/12400
Шайба (поз-2) 823/00470
Клипса (стопорное кольцо) (поз-3) 826/00512
Втулка (поз-5) 809/00125A
Втулка в ушко ковша (поз-4) G65/0
Зуб ковша 332/C4388
Левый вокорез 332/C4389
Левый вокорез 531/03209
Болт прямого зуба ковша 826/00303
Гайка зуба ковша 1340/0701Z
Задний ковш 350 мм 980/89881
Задний ковш 600 мм 980/89993
Задний ковш 800 мм 980/89994
Масленка 1450/0001
Масленка (угол 90 градусов) 1450/1001
Масленка 1450/0002
БРС, "папа", 3/4" BSP 45/910300
БРС, "папа", 1" BSP 45/910200
БРС, "мама", 1-1/16" 12 UNF 45/920047
БРС, "мама", 1-1/16" UNF 332/E4161
БРС, "мама", 3/4" BSP 45/908400
БРС, "мама", 1" BSP 45/910100
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
