Механическая КПП (2002-2010)

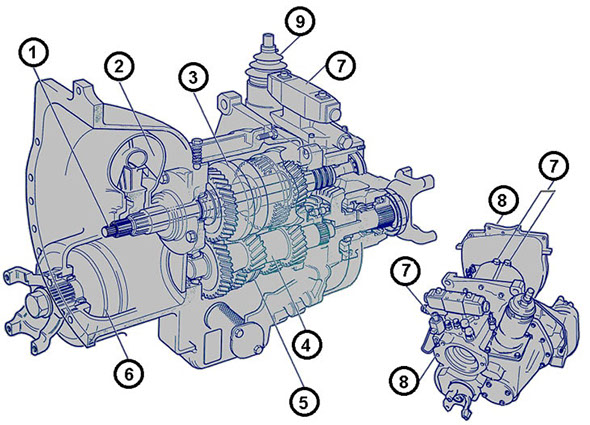

На схеме указаны узлы механической КПП (syncroshuttle) для экскаватора-погрузчика JCB (Модели 3CX, 3CX Super, 4CX,5CX), которая устанавливалась с 2002 года по 2010 год.
По некоторым позициям необходима проверка по серийному номеру машины, возможны небольшие отличия.
Если Вы не нашли нужную деталь в списке, вы можете воспользоваться поиском, связаться с нами по телефону или написать запрос через форму на сайте. Мы обязательно Вам поможем.
Наименование
Артикул
Узел
О-кольцо на вал 904/20210
Подшипник вала привода 916/10012
Вал привода насоса КПП 459/50431
Задний сальник насоса КПП 813/50041
Насос КПП 20/925552
Передний сальник насоса КПП 904/20226
Фиксирующая скоба (клипса) 2203/1068
Гидротрансформатор 04/600784
Диск крепления гидротрансформатора 04/600864
Муфта переключения вперед/назад в сборе 459/10097
Корпус муфты переключения вперед/назад. 459/50503
Конический подшипник на вал муфты 907/20030
Проставка на вал муфты 823/10355
Шестерня на вал муфты (31 зуб) 459/50428
Шестерня на вал муфты (22 зуба) 459/50429
Поршень муфты переключения вперед/назад 459/M2170
Шайба на вал муфты переключения вперед/назад 823/10264 (823/10265)
Игольчатый упорный подшипник на вал муфты 917/10006
Игольчатый подшипник на вал муфты 917/50600
Пружинный диск 814/10115
Возвратная пружина (на выходной вал) 814/00345
Тарелка (шайба) возвратной пружины 823/10266
Фиксирующая клипса (внешняя) 821/00296
Фиксирующая клипса (внутренняя) 821/M2136
Маслоуловитель поршня 331/16558
О-кольца (уплотнительные кольца) 828/10180 (828/10181)
Сальники на вал муфты 904/50024
Фрикционный диск 331/16520
Металлический диск 331/16516
Проставочная шайба 823/M4743
Прижимной диск 331/16517 (331/16519)
Гайка фланца (М30) на задний кардан 826/01551
Фланец КПП на задний кардан 459/70317
Сальник фланца КПП 904/20172
Подшипник фланца КПП 907/51600
Подшипник выходного вала 907/20045
Выходной вал в сборе с шестерней 459/50208
Подшипник первичного вала 907/20005
Маслоудерживающая шайба 445/64302
Защитная втулка вала 445/03010
Синхронизатор в сборе 445/03300
Шестерня 3-й передачи 459/50206
Первичный вал 459/50205
Подшипник первичного вала 907/52800
Паразитная шестерня 459/50440
Проставки на вал паразитной шестерни 823/00451
Подшипник в паразитную шестерню 917/02400
Подшипники на вал паразитной шестерни 917/51400
Подшипник промежуточного вала 907/09600
Промежуточный вал 459/50188
Шестерня второй передачи (40 зубьев) 459/50511
Синхронизатор в сборе 459/50520
Подшипник в шестерню второй передачи 917/02300
Игольчатй подшипник 917/00008
Шестерня первой передачи (44 зуба) 459/50509
Шестерня (4WD) 459/50701
Подшипник 907/20049
Муфта включения полного привода в сборе 459/10119
Шестерня выходного вала (34 зуба) 459/50702
Крышка муфты включения полного привода 459/30451
Сальник выходного вала КПП 904/20172
Фланец КПП 459/70133
Болт крепления фланца 826/01553
Корпус муфты включения полного привода. 459/50483
Подшипник выходного вала (шариковый) 907/52800
Игольчатый подшипник выходного вала 917/02700
Металлический диск 445/12307
Фрикционный диск 445/03205
Концевой нажимной диск 331/31560
Зубчатая пластина 445/12314
Фиксирующая скоба 2203/1115
Пружина (на выходной вал) 814/00297
Седло пружины 445/12304
Скоба фиксации пружины 821/00523
Поршень обратного хода 445/12316
О-кольцо (на поршень обратного хода) 828/00414
О-кольцо (на выходной вал) 828/00224
О-кольцо (уплотнение выходного вала на резьбе) 904/14300
Электомагнитный управляющий клапан 25/220998
Катушка управляющего клапана 25/221054
Электромагнитный клапан включения 4WD (проверка по номеру КПП! 25/220992
Трубка подачи масла 4WD 830/11842
Катушка на клапан включения 4WD 25/221056
Датчик давления масла в КПП 701/80626
Пружина клапана регулирования давления гидротрансформатора 814/10170
Золотник клапана регулирования давления гидротрансформатора 459/70168
Пружина предохранительного клапана гидротрансформатора 814/00222
Шарик предохранительного клапана гидротрансформатора 916/00008
Пружина клапана поддержания давления 814/00412
Корпус маховика (проверка по номеру КПП! 459/30397
Корпус маховика (проверка по номеру КПП! >G/00670/2) 459/30464
Корпус передний (проверка по номеру КПП! 459/30382
Корпус передний (проверка по номеру КПП! >G/00670/2) 459/30463
Корпус задний (проверка по номеру КПП! 459/30272
Корпус задний (проверка по номеру КПП! >G/00670/2) 459/30435
Подушка крепления КПП к раме 332/P7213
Масляный щуп КПП 331/46204
Блок переключения передач в сборе 459/10143
Шток переключения передач 459/M2082
Вилка переключения передачи (1-я передача) 459/30297
Вилка переключения передачи (3-я передача) 459/30299
Пружина на шток переключения передач 814/00406
Блокиратор на шток 459/70199
Фиксирующий винт 445/26110
Нижний рычаг переключения передач. 459/70271
Верхний рычаг переключения передач. 445/05501
Седло верхнего рычага переключения передач 445/10802
Пружина между верхним и нижним рычагом переключения передач 814/00233
Шайба на верхний рычаг переключения передач 445/10803
Корпус системы рычагов переключения передач 459/M5747
Прокладка на корпус КПП 813/50042
